监控屏拼接单元安装注意事项
时间:2022-01-26 浏览量:...
室内监控屏单元主要由液晶屏、机芯、固定架组成,拼接屏单元安装到机柜(机架)前,先组装好拼接单元。这期间应该注意的事项主要有如下几点:

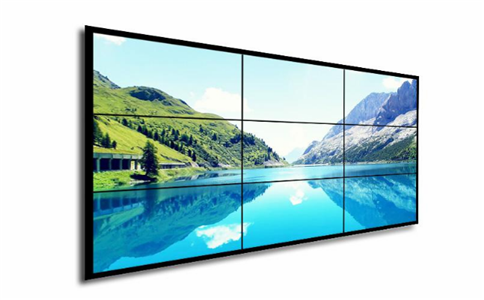

拼接屏
1.液晶拼接单元与单元叠放在一起安装,能保证安装完成后屏显示表面前后平整,拼接缝隙均匀一致,单屏可左右上下前后调节;
2.建议内部调节安装架做成竖条不影响后机柜盒的拆卸既维护,注意屏的可活动调节性;
3.安装完成后,屏体下方有定位承力部件,保证屏幕不悬空(建议可做成U型小部件长度80mm每屏2件,注意加工高度尺寸);
4.拼接屏前面有面框,一般四周每边压住1.6mm,注前面框不变形,建议材料用2.0mm冷板。完成安装后,连接所有设备之的线路并布线,包括电源线、VGA信号线、视频信号线等,再通电调试拼接墙软件。
